气体报警器怎么接线 双线制三线制四线制接线方法

作者:济南力科实业 发布时间:2021-06-29 浏览次数:

合理 气体报警器 可以保证人们的生命财产安全防患于未然,用户要必须认识正确的燃气报警器接线方法正确接线,下面济南力科实业来为大家分享一下气体报警器双线制三线制四线制的接线方

  合理气体报警器可以保证人们的生命财产安全防患于未然,用户要必须认识正确的燃气报警器接线方法正确接线,下面济南力科实业来为大家分享一下气体报警器双线制三线制四线制的接线方法,想咨询气体报警器价格的朋友可以拨打免费咨询热线:157-2612-3365

气体报警器怎么接线

  气体报警器双线制怎么接线

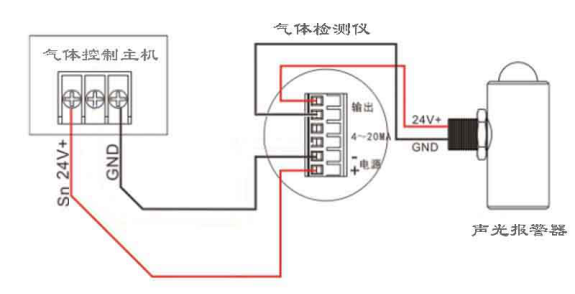

  双线制是特定的信号和供电的同心。设备功耗低,最大电流不超过20mA的工作电流,否则无法进行双线仪表设计。请看下面的接线图。从下图可以看出,从本体到仪表,只需要连接2芯电缆的屏蔽线,可以省去额外的线芯,节省布线成本。这种线性测量仪器通常与集散控制系统模块和可编程控制器系统单元模块结合使用,集散控制系统模块直接向气体报警器供电,用于采集电力和模拟信号。应用对象是有源信号的输入输出DCS模块单元,适用于三线仪表。

  气体报警器双线制怎么接线

  气体报警器三线制怎么接线

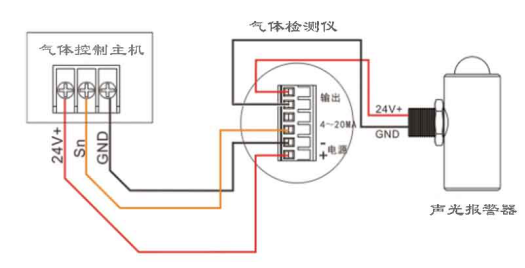

  三线式是指V、S、GND这种三线式的端子。s是独立的模拟信号输出端4-20mA的正信号端I,负端是我们共享的GND。在S端和GND端之间,4-20mA的电流信号输出与浓度值成正比关系,电流信号输出随气体浓度而变化。我们的远程主机和其他信号采集模块接受电流的变化并显示相应的浓度值,因此在现场施工中应使用屏蔽线,以防止线路干扰引起的电流突然变化,影响气体报警控制主机的数据显示与现场检测仪器形成差异。三线制设计电路图如下。从主机引出一根对应V、S、GND的三线电缆,仪表侧也有三个对应的端子,可以一一连接。三线制的优点是供电和信号分离,仪表功耗与信号输出无关。在使用仪表时,自身消耗功率的增加不会改变,输出电流信号也不会变得不稳定。

  气体报警器三线制怎么接线

  气体报警器四线制怎么接线

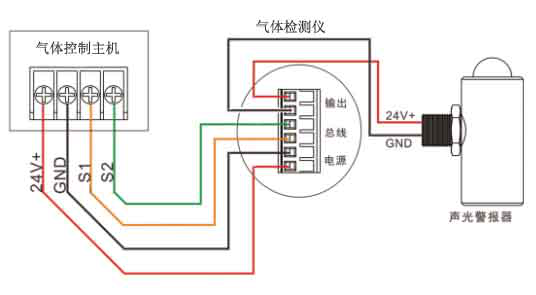

  4芯电缆从本体引出,将仪表电源与相应的供电端子相连,通信端口上的任何一家气体报警器厂家的产品都有标有A、B-或rs485-的功能端子。使用专用电缆接入主机相应的A和B信号侧。其他仪表依次装入这条主线,图像比如手柄的接线图。

  气体报警器四线制怎么接线

  以上就是济南力科实业为大家整理的三种不同的气体报警器接法,济南力科实业发展有限公司是值得信赖的气体报警器厂家,对可燃气体检测仪、有毒气体报警器、有毒气体检测仪等气体检测设备有购买需求想了解气体报警器价格的朋友可以拨打免费咨询热线:157-2612-3365
